一、波長可調單色光源的組成
波長可調單色光源通常由以下核心組件構成：
1、光源模塊
（1）類型：氙燈、鹵鎢燈、氘燈、溴鎢燈等。
（2）作用：提供寬光譜的連續光輸出，覆蓋紫外（200nm）、可見光（400-700nm）、紅外（2500nm）等波段。
2、單色儀
（1）類型：光柵單色儀。
（2）作用：通過光柵分光，將復合光分解為連續光譜，并通過旋轉光柵或移動狹縫篩選出特定波長的單色光。
3、濾光片輪
（1）作用：配合單色儀，進一步消除多級光譜干擾，提高單色光純度。
4、輸出系統
（1）類型：光纖耦合輸出、空間光輸出、積分球均勻光輸出。
（2）作用：將單色光高效傳輸至實驗裝置，適配不同應用場景。
5、控制與驅動模塊
（1）類型：全自動軟件控制、LabView驅動、ActiveX和DotNet模塊。
（2）作用：實現波長、帶寬、光強等參數的精確調節與自動化運行。
二、工作原理
波長可調單色光源通過光源發射、光譜分光、波長選擇和輸出控制四個核心步驟，實現寬光譜范圍內任意波長單色光的精確輸出。以下是其工作原理的詳細解析：
1、光源發射
（1）光源類型：采用氙燈、鹵鎢燈、氘燈等寬光譜光源，覆蓋紫外（200nm）、可見光（400-700nm）、紅外（2500nm）等波段。
（2）作用：光源發射包含多波長的復合光，為后續分光提供輸入。
2. 光譜分光
（1）分光元件：使用光柵或棱鏡作為分光元件。
（2）原理：復合光進入單色儀后，光柵將光分解為連續的光譜，形成按波長排列的光帶。
（3）類比：類似于彩虹的形成，光柵將復合光“展開”成不同顏色的光帶。
3. 波長選擇
（1）波長篩選：通過旋轉光柵或移動狹縫，選擇特定波長的光通過，阻擋其他波長。
（2）關鍵參數：
a：波長分辨率：可精確到1nm以內。
b：帶寬調節：可設置0.1-30nm的帶寬，控制輸出光的純度。
（3）實現方式：
a：光柵旋轉：改變光柵角度，使特定波長的光反射到出口。
b：狹縫移動：調整狹縫位置，僅允許目標波長通過。
4. 輸出控制
（1）輸出方式：
a：空間光輸出：直接輸出單色光束。
b：光纖耦合輸出：將單色光耦合到光纖中，便于傳輸。
c：積分球均勻光輸出：通過積分球?qū)崿F(xiàn)均勻光分布，適用于大面積照明。
（2）光強調節：通過控制光源功率或調節狹縫寬度，實現輸出光強的連續調節。
（3）穩定性控制：采用閉環反饋系統，確保輸出波長和光強的長期穩定性。
三、應用領域
1、科研領域
（1）光譜分析：研究物質的吸收、發射光譜特性。
（2）光學性質研究：分析材料的光學常數、折射率等參數。
（3）光化學反應：激發特定波長的光引發化學反應，探究反應機理。
2、工業檢測
（1）材料成分分析：利用特征波長檢測材料成分，如半導體摻雜濃度分析。
（2）表面缺陷檢測：通過特定波長的光照射，識別材料表面微小缺陷。
（3）薄膜厚度測量：基于干涉原理，通過波長調節實現納米級厚度測量。
3、教學實驗
（1）光學原理教學：直觀展示光的波長、頻率、能量等基本概念。
（2）物理現象演示：觀察光的色散、干涉、衍射等現象，增強學生對光學原理的理解。
4、生物醫學
（1）熒光成像：激發熒光染料，實現生物分子的高靈敏度檢測。
（2）光動力療法：通過特定波長的光激活光敏劑，治療腫瘤等疾病。
5、光電子器件測試
（1）光譜響應測試：評估光電探測器、太陽能電池等器件的光譜響應特性。
（2）光電轉換效率測試：測量器件在不同波長下的光電轉換效率。
波長可調單色光源示意圖

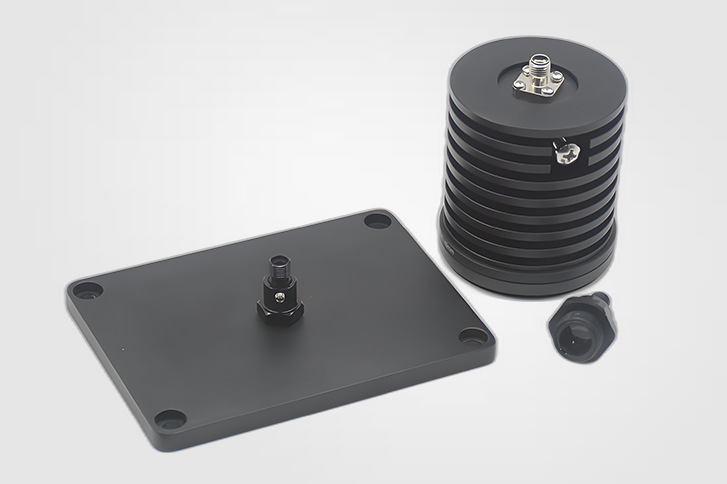

準直器組件示意圖

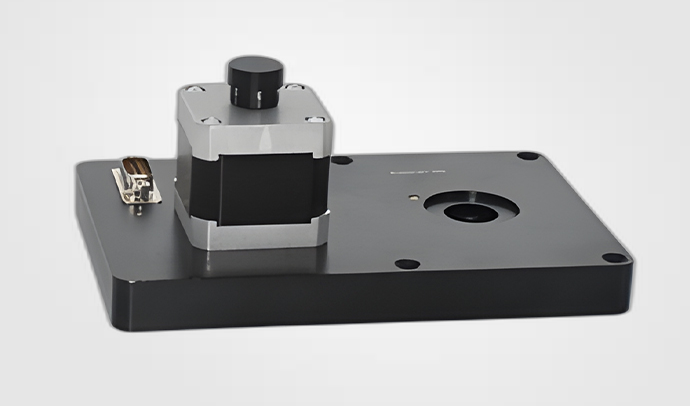

濾光片輪示意圖

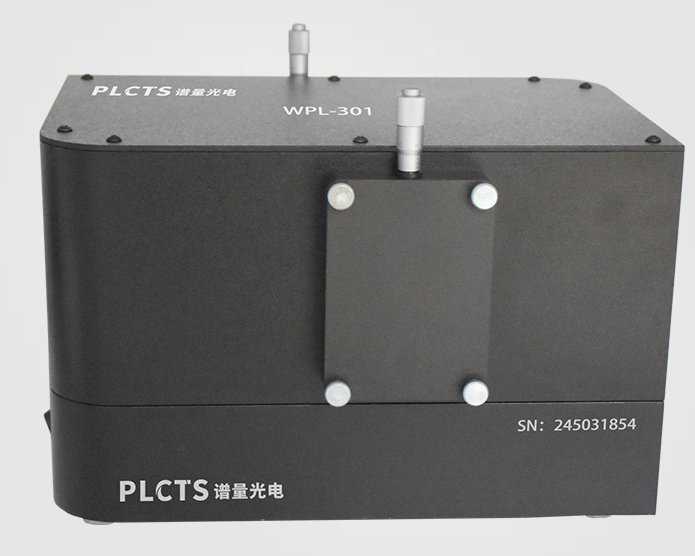

光柵單色儀示意圖

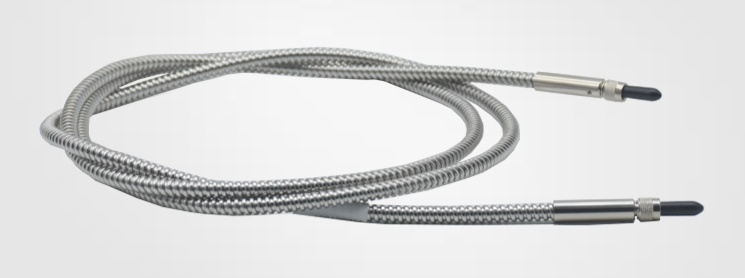

紫外石英光纖示意圖

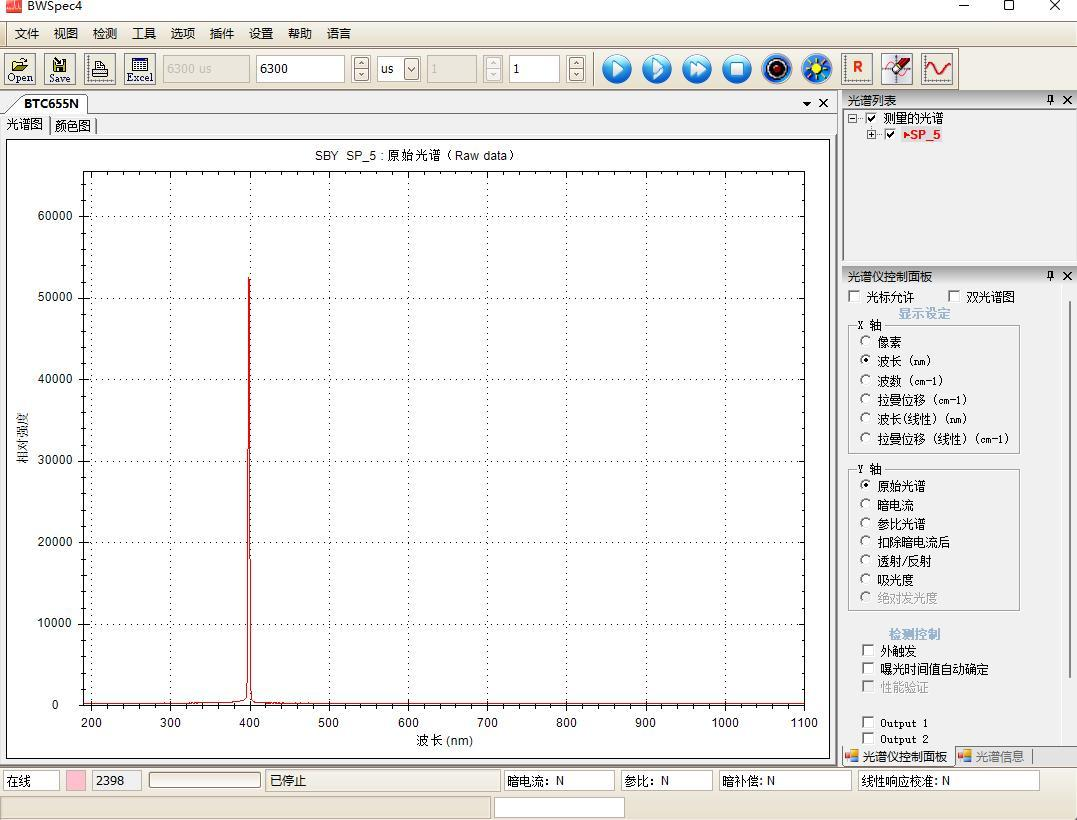

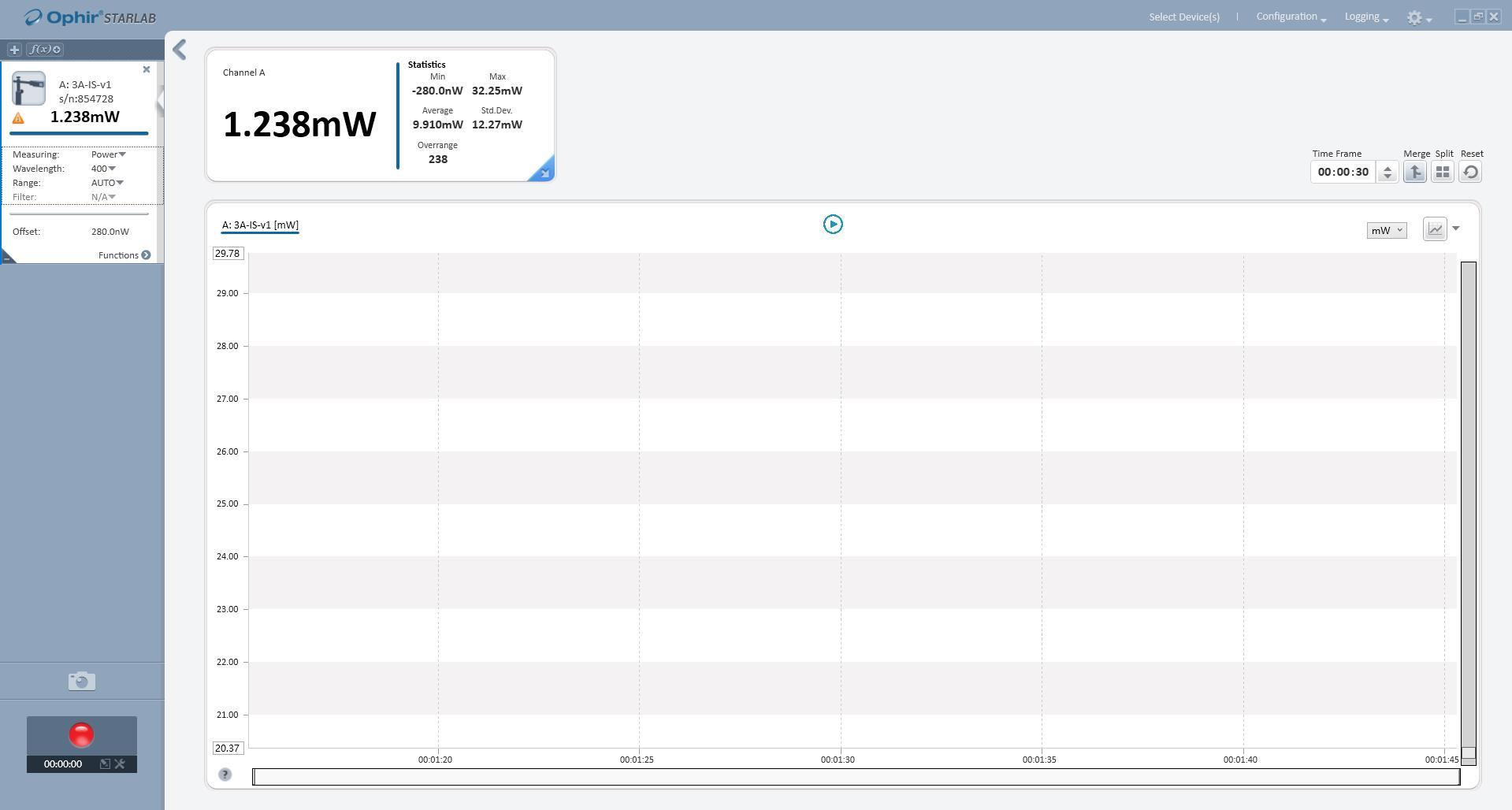

單色儀設置 400nm 波長曲線
單色儀設置 450nm 波長最大功率

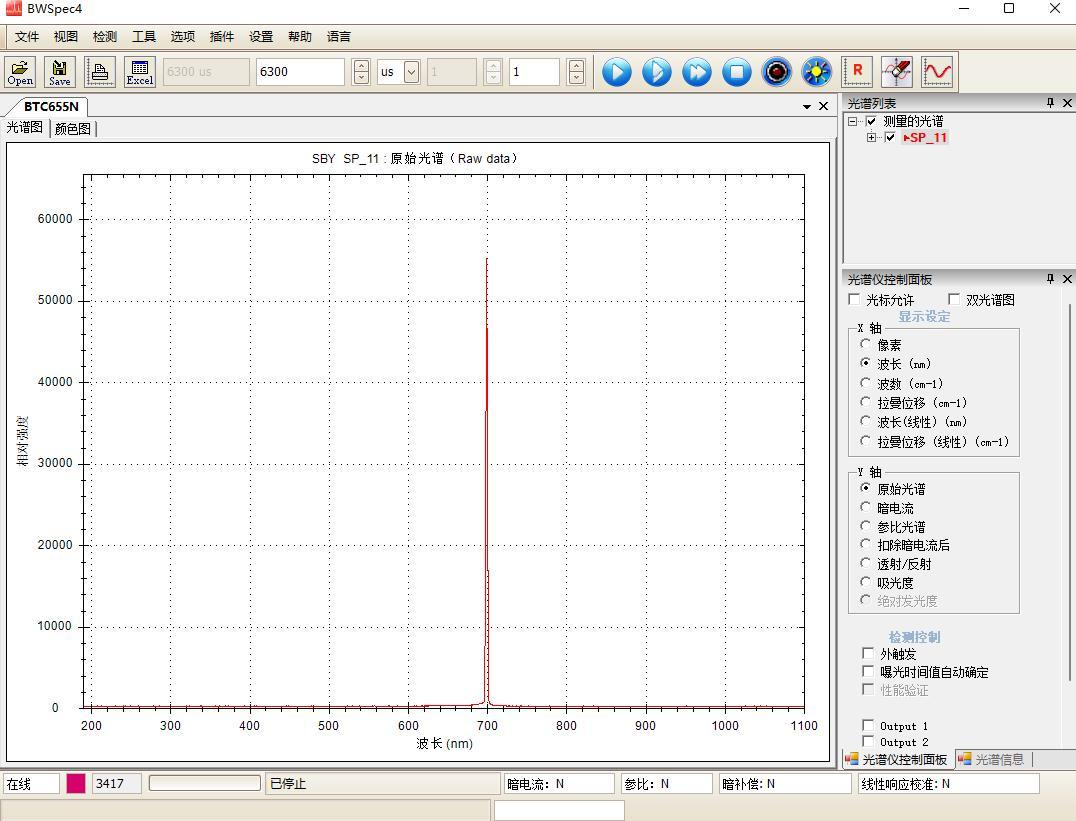

單色儀設置700nm 波長曲線
單色儀設置700nm 波長最大功率

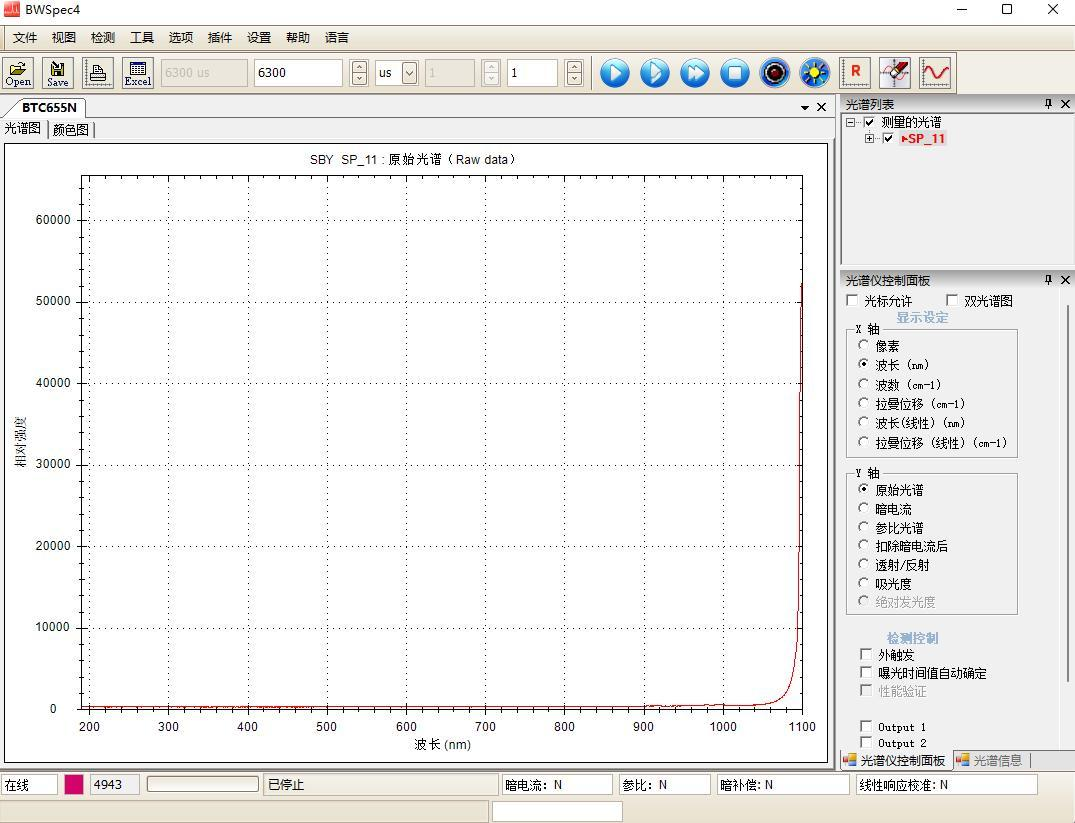

單色儀設置 1100nm 波長曲線

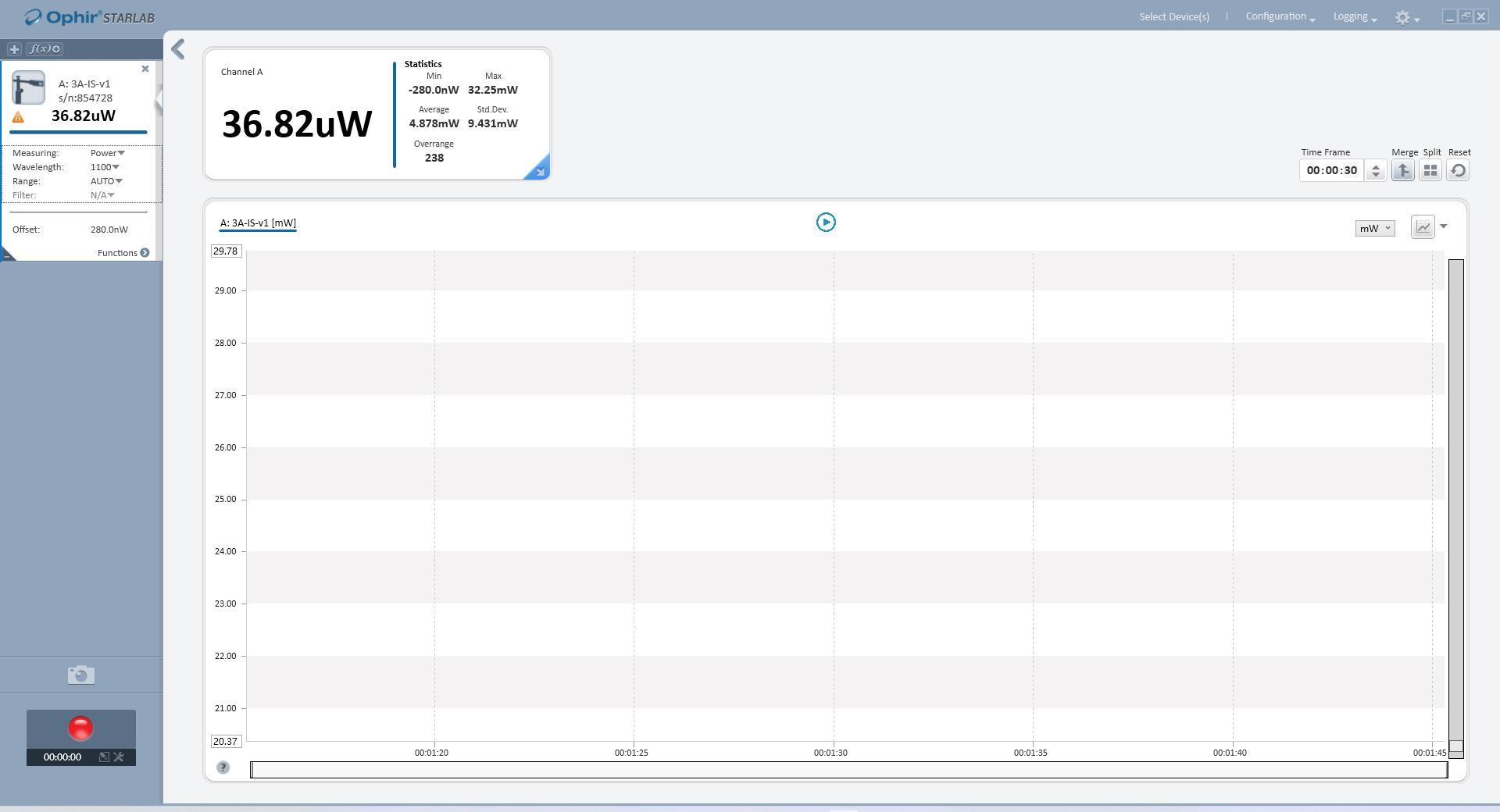

單色儀設置1100nm 波長最大功率
