一、工作原理
1、熱電式激光功率計：
（1）基于珀?duì)柼?yīng)或熱電堆效應。
（2）將接收到的光信號轉換為熱能，再轉換為電信號進行測量。
（3）通常由探測器、放大器、溫度補償電路、指示器等部分組成。
熱電式激光功率計由激光等光信號照射到熱電式功率計的探頭表面，探頭表面的吸收體膜層將光能量吸收并轉化為熱量。轉化后的熱量向熱電偶傳遞并在熱電偶及其周圍形成溫度梯度場。由于熱電偶的內外兩個節點存在溫度差，因此會產生溫差電動勢。通過測量溫差電動勢所形成的電壓，可以推算出入射光的功率值。

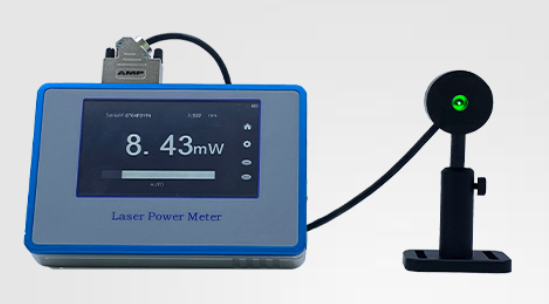

熱電式激光功率計
2、光電式激光功率計：
（1）基于光電效應。
（2）使用光敏元件（如光電二極管或光電探測器）將接收到的光信號直接轉換為電信號。
（3）電信號經過放大、模數轉換和數字處理后，得到光功率的數字化測量結果。
光電式激光功率計是一種基于光電效應原理來測量光功率的儀器。當光照射到光電探測器上時，光子會激發探測器內的電子將光信號轉換為電信號，從而產生電流。這個電流的大小與入射光的功率成正比，因此可以通過測量電流來推算出入射光的功率。響應速度較快能夠?qū)崟r反映光功率的變化，適用于小功率激光測量。

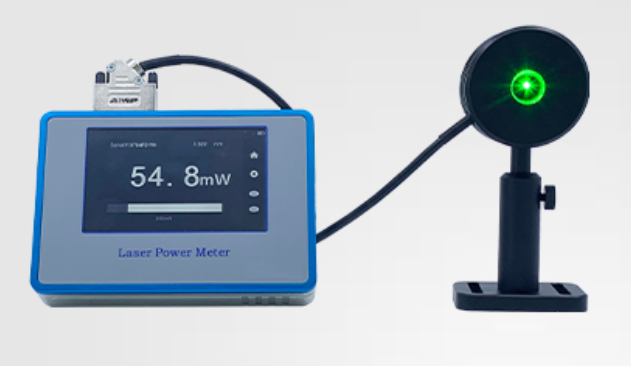

光電式激光功率計
二、性能特點
1、熱電式激光功率計：
（1）具有較寬的測量范圍和較高的測量精度。
（2）適用于大功率連續激光測量，以及需要長時間穩定測量的場合。
（3）對環境溫度的變化有一定的補償能力，提高了測量的穩定性。
（4）但響應時間相對較長，不適合測量快速變化的光信號。
2、光電式激光功率計：
（1）具有較快的響應速度和較高的靈敏度。
（2）適用于小功率連續激光測量，以及需要快速響應的場合。
（3）能夠捕捉到微弱的光信號變化，具有較高的測量精度。
（4）但測量范圍可能受到限制，且對使用波長有一定限制（如Si光電二極管只能測量1μm以內的光）。
三、適用場景
1、熱電式激光功率計
（1）材料科學研究：在材料科學領域，熱電式光功率計用于研究激光與各類材料的相互作用特性，如鈣鈦礦光伏材料的光學特性研究。
（2）量子光學實驗：在量子光學實驗中，需要極其精確地控制和測量激光的高功率，熱電式光功率計能夠滿足這一需求，確保量子糾纏態的形成。
（3）光通信設備制造：在光模塊、光纖放大器等光通信設備的制造過程中，熱電式光功率計用于精確控制激光的高功率輸出，確保設備性能符合標準。
（4）芯片退火工藝：在芯片退火工藝中，熱電式光功率計監測激光的功率變化，確保加熱過程中激光功率的穩定，從而提高芯片的整體性能和可靠性。
（5）醫療領域：在激光醫療設備中，熱電式光功率計用于確保激光功率在安全范圍內，避免對患者造成傷害。
（6）大功率激光器測試：在大功率激光器生產裝配與測試、激光切割以及功率計脈沖激光實驗中，熱電式光功率計提供精確的激光功率測量，是確保激光器穩定運行的關鍵工具。
2、光電式激光功率計：
（1）光通信：在光纖通信系統中，光電式光功率計用于測量光通信設備的輸出功率、損耗等參數，對提高通信質量和穩定性至關重要。
（2）激光雷達與光傳感器：在激光雷達和光傳感器領域，光電式光功率計提供精確的激光功率測量，為系統的可靠運行提供有力保障。
（3）硅光芯片測量：硅光芯片是實現光信號傳輸和處理的關鍵元件，光電式光功率計能夠準確測量硅光芯片的輸出功率，為光通信系統的設計和優化提供數據支持。
（4）激光束形狀與分布測量：光電式光功率計不僅可以測量常規激光束的總功率，還可以對點激光束光源、整形后線激光、發光面功率進行測量，為激光科研項目提供全面的技術支持。
（5）激光耦合系統檢測：激光耦合系統的性能直接影響到激光能量的傳輸效率，光電式光功率計能夠準確檢測激光耦合系統的輸出功率，為系統的優化和調試提供重要依據。
（6）發散光束測量：對于發散光束，光電式光功率計采用大靶面探測器及優化設計的積分球式功率計探頭，能夠有效排除光束發散角影響，準確測量發散光束的功率。
（7）科研與實驗：在光學實驗、催化劑材料研究等領域，光電式光功率計用于光強的測量和校準，以及光催化性能分析等。
四、其他
光功率也會存在一些特殊應用場景與使用需求，因此還有手持式激光功率計、薄型激光功率計以及積分球式激光功率計等滿足不同客戶的使用需求。

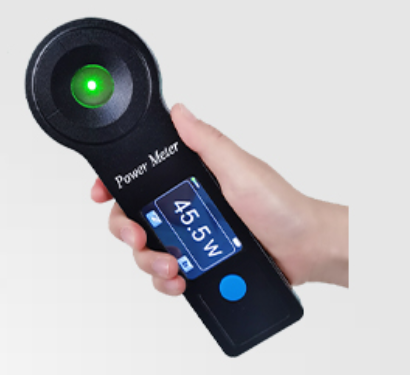

手持式激光功率計

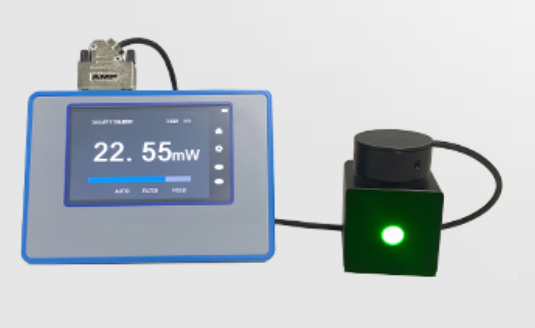

積分球式激光功率計
薄型激光功率計
